深圳市金川來環保建材有限公司

Shenzhen Jin chuan Lai environmental protection material Co., Ltd.

環保塑膠管道及閥門廣東總經銷


描述:

工作壓力：150 PSI

箭頭標示水流方向，請依實際水流方向安裝

垂直裝配時指示箭頭方向朝上安裝

水平裝配時指示箭頭位置必須位在正上方

特性:

規格:

型號 尺寸 規格 材質 墊片 O-環 接口
VP-420 3"~4" ANSI, JIS, DIN PVC EPDM, FPM EPDM, FPM Socket,Threaded,Flanged
VP-430 3"~4" ANSI, JIS, DIN PVC EPDM, FPM EPDM, FPM Socket,Threaded,Flanged

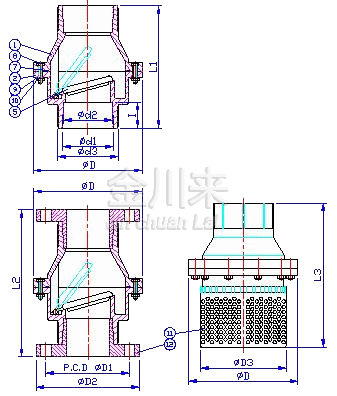

NO. PART MATERIAL Q'TY
1 上本體(UPPER BODY) UPVC 1
2 下本體(LOWER BODY) UPVC 1
5 閥門(SHEET HASKET) EPDM,FPM 1
7 O環(O-RING) EPDM,FPM 1
8 螺絲(BOLT) SUS 304 10
9 平華司(WASHER) SUS 304 10
10 螺帽(NUT) SUS 304  10
11 濾網(FILTER) UPVC 1
12 法蘭片(FLANGE) UPVC 2


SIZE
NOM 		3"
(80mm) 		4"
(100mm)
JIS ?D1 150 175
?d1 89.6 114.7
?d2 88.83 113.98
I 47.63 57.15
ANSI ?D1 152 191
?d1 89.31 114.76
?d2 88.7 114.07
I 47.63 57.15
DIN ?d1 90.3 110.4
?d2 90.1 110.1
I 51 61
thd./in NPT 8 8
BSPT 11 11
?D 196 210
?D2 185 210
?D3 153 153
?d3 108 133
L1 221 271
L2 260 300
L3 275 320
